气体涡轮流量计
一、概况
我公司生产的气体涡轮流量计是吸取了国内外流量仪表现金技术，经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
按功能特点分类，共分为远传型、智能一体化显示型、温压补偿型。
设计有整流性能优良的整流器，前后直管段刚性需求降低。
超高量程比，最高可达1:30或更高。
按流量频率信号，可将仪表系数最多分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
流量计表头可180°旋转，安装使用简单方便。
高精确度，一般可达±1.5%R、±1.0%R。
重复性好，短期重复性可达0.05%R～0.2%R，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
独特的机芯自润滑系统，使该产品在使用时不保养或少保养。
三、工作原理

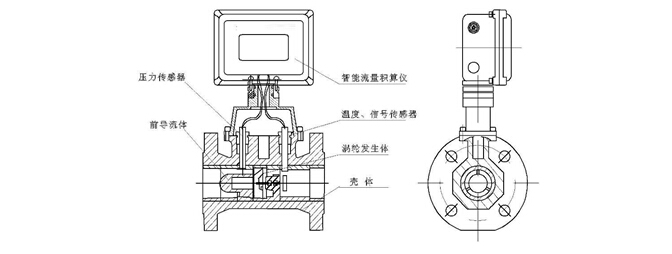

1.流量计结构
2.工作原理
当气流进入流量计时，首先经过独立机芯的前导结构并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时，转速稳定，涡轮转动速度与流量成线性关系，通过旋转的发信盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出频率与流体体积流量成正比的脉冲信号。该信号经前置放大器放大、整形后和压力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积总量。
四、技术规格

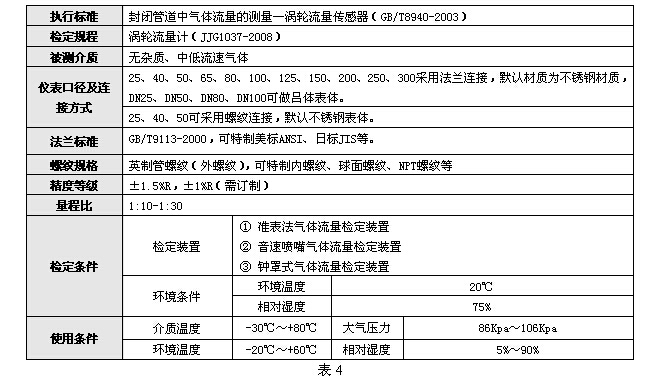

1.技术参数
2.测量范围及耐压等级

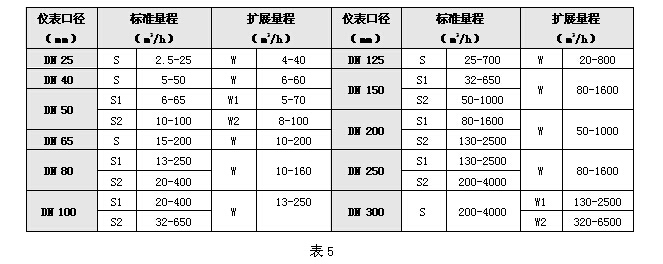

2.1 口径-流量-流速对
2.2耐压等级

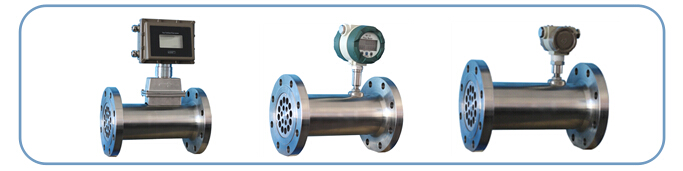

五、产品分类
气体涡轮流量计按功能划分，共分为以下三类：LWGQ远传型气体涡轮流量计、LWQ型智能一体化显示型气体涡轮流量计、LWQZ温压补偿型气体涡轮流量计。
1.LWGQ远传型气体涡轮流量计
1.1概述
LWGQ系列气体涡轮流量计产品本身不具备现场显示功能，仅将工况流量信号远传输出。仪表价格低廉，灵活方便，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品。防爆等级为：ExdIIbt6。

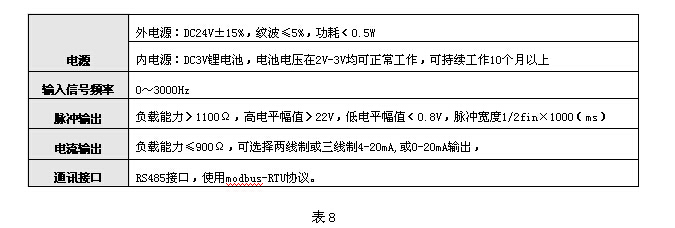

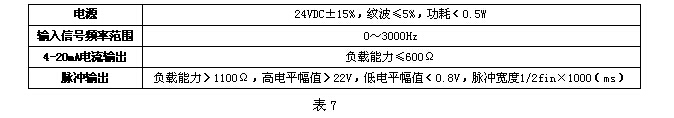

1.2技术参数
注：该产品输出方式只可选择电流输出或脉冲输出其中一种。
2.LWQ智能一体化显示型气体涡轮流量计
2.1 概述
LWQ智能一体化显示型气体涡轮流量计采用先进低功耗德州仪器MSP430芯片为核心研制，是多功能一体化的新型智能仪表。转换器具备多点系数修正功能。该系列产品采用段码液晶显示，对比度高，功耗小，两种显示单位可选。多种电信号输出模式可选，工况当量脉冲可设置多种输出方式，特别适合定量控制使用。本系列产品不仅能显示常用的体积流量单位，还能通过设定被测介质密度，显示质量流量单位。在以上功能基础上，为满足用户的不同需要，用户可选择基于RS485接口的MODBUS协议通讯功能。
2.2技术参数
3.LWQZ温压补偿型气体涡轮流量计
3.1概述
LWQZ型温压补偿型气体涡轮流量计采用超低功处理芯片为核心研制，是温压补偿多功能一体化的新型智能仪表。内置温度、压力传感器和智能流量积算仪，通过未处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来。
该系列产品采用段码/点阵液晶中文显示，低功耗，高对比度。多种电信号输出模式可选，多路报警设置，特别适合定量控制使用，同时具有基于RS485接口的MODBUS协议通讯功能。能广泛的运用于各种场合，满足用户的不同需要。

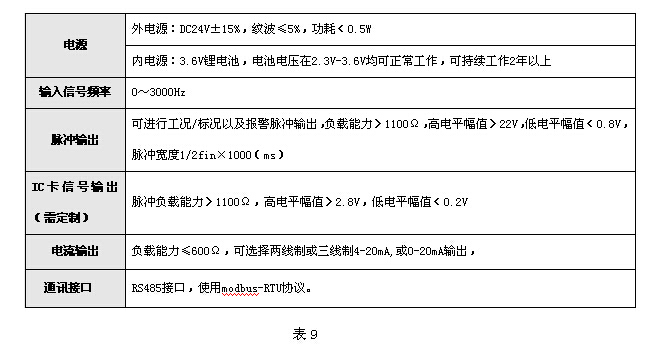

3.2技术参数

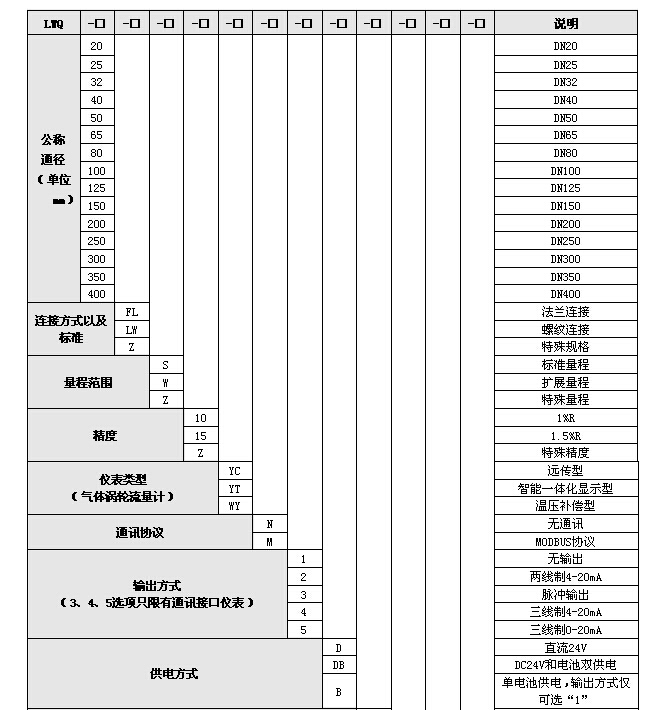

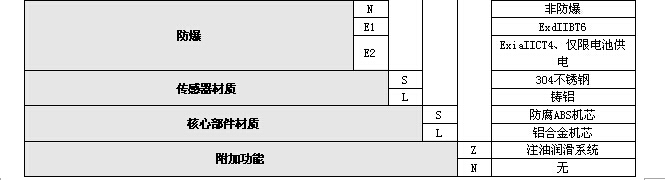

六、选型表
我公司生产的气体涡轮流量计是吸取了国内外流量仪表现金技术，经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
按功能特点分类，共分为远传型、智能一体化显示型、温压补偿型。
二、产品特点
采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。设计有整流性能优良的整流器，前后直管段刚性需求降低。
超高量程比，最高可达1:30或更高。
按流量频率信号，可将仪表系数最多分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
流量计表头可180°旋转，安装使用简单方便。
高精确度，一般可达±1.5%R、±1.0%R。
重复性好，短期重复性可达0.05%R～0.2%R，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
独特的机芯自润滑系统，使该产品在使用时不保养或少保养。
三、工作原理
1.流量计结构
2.工作原理
当气流进入流量计时，首先经过独立机芯的前导结构并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时，转速稳定，涡轮转动速度与流量成线性关系，通过旋转的发信盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出频率与流体体积流量成正比的脉冲信号。该信号经前置放大器放大、整形后和压力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积总量。
四、技术规格
1.技术参数
2.测量范围及耐压等级
2.1 口径-流量-流速对
2.2耐压等级
五、产品分类
气体涡轮流量计按功能划分，共分为以下三类：LWGQ远传型气体涡轮流量计、LWQ型智能一体化显示型气体涡轮流量计、LWQZ温压补偿型气体涡轮流量计。
1.LWGQ远传型气体涡轮流量计
1.1概述
LWGQ系列气体涡轮流量计产品本身不具备现场显示功能，仅将工况流量信号远传输出。仪表价格低廉，灵活方便，体积小巧，特别适用于与二次显示仪、PLC、DCS等计算机控制系统配合使用。该类涡轮流量计均为防爆产品。防爆等级为：ExdIIbt6。
1.2技术参数
注：该产品输出方式只可选择电流输出或脉冲输出其中一种。
2.LWQ智能一体化显示型气体涡轮流量计
2.1 概述
LWQ智能一体化显示型气体涡轮流量计采用先进低功耗德州仪器MSP430芯片为核心研制，是多功能一体化的新型智能仪表。转换器具备多点系数修正功能。该系列产品采用段码液晶显示，对比度高，功耗小，两种显示单位可选。多种电信号输出模式可选，工况当量脉冲可设置多种输出方式，特别适合定量控制使用。本系列产品不仅能显示常用的体积流量单位，还能通过设定被测介质密度，显示质量流量单位。在以上功能基础上，为满足用户的不同需要，用户可选择基于RS485接口的MODBUS协议通讯功能。
2.2技术参数
3.LWQZ温压补偿型气体涡轮流量计
3.1概述
LWQZ型温压补偿型气体涡轮流量计采用超低功处理芯片为核心研制，是温压补偿多功能一体化的新型智能仪表。内置温度、压力传感器和智能流量积算仪，通过未处理单元对实时采集的流量、温度、压力信号按照气态方程进行温度压力补偿，自动进行压缩因子修正，然后将标准状态下的体积流量直观的显示出来。
该系列产品采用段码/点阵液晶中文显示，低功耗，高对比度。多种电信号输出模式可选，多路报警设置，特别适合定量控制使用，同时具有基于RS485接口的MODBUS协议通讯功能。能广泛的运用于各种场合，满足用户的不同需要。
3.2技术参数
六、选型表
