磁致伸缩液位传感器
一、概况

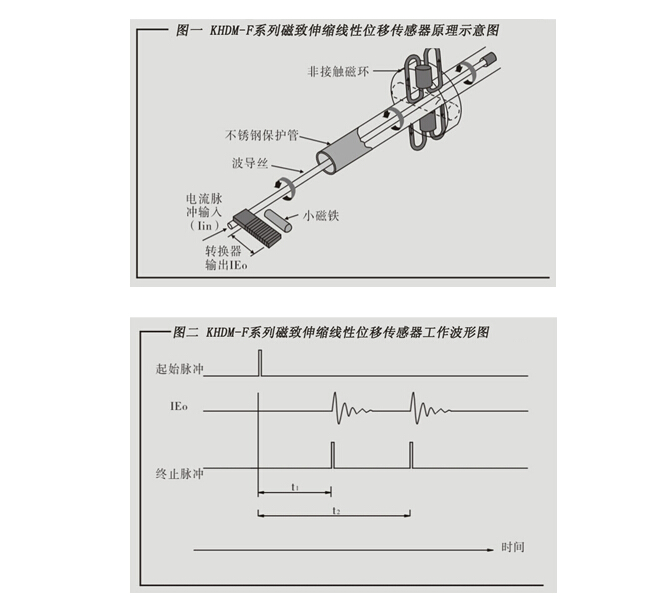

磁致伸缩液位传感器主要有磁致伸缩线（以下称波导丝）、测杆、电子仓和套在测杆上的非接触浮子（内装有永久磁铁）组成，结构如图一所示。当传感器工作时，电子仓内的电子电路产生一“起始脉冲”，此起始脉冲沿波导丝以恒速传输，同时产生一个沿着波导丝跟随脉冲前进的旋转磁场，当该磁场与浮子的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动。这一扭动被安装在电子仓内的拾能机构感知并转换成相应的“终止脉冲”，通过计算“起始脉冲”与相应“终止脉冲”之间的时间差t1、t2、t3，即可精确测出其位移量，进而得到精确的液位值，波形如图二所示。
二、温度的测量
ModBus输出液位传感器中，把高精度的数字温度传感器按测量点分布位置安装在测杆内，除可测量液位高度外，还可多点同时测量被测液体的温度。

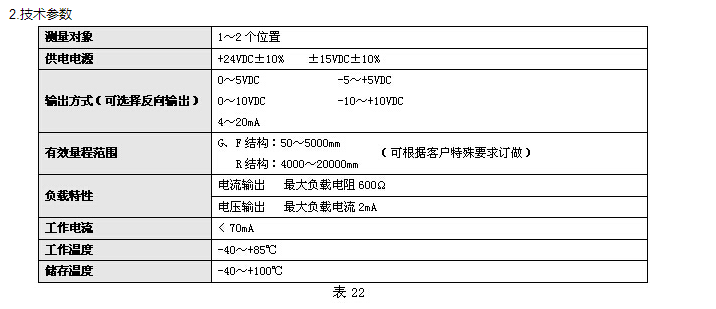

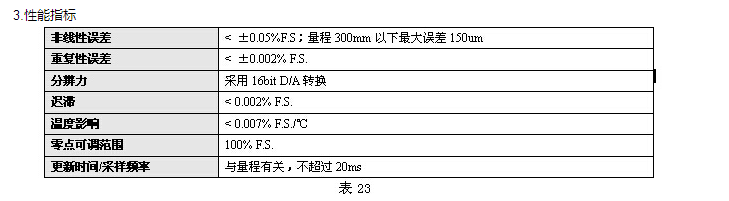

三、模拟输出产品介绍
模拟磁尺是基于数字技术的新一代输出模拟信号的产品，提供标准的电流、电压信号。产品支持双位置量同时输出，质价比优越。

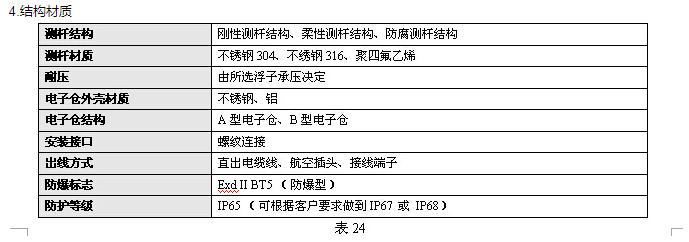

模拟输出产品可提供刚性测杆结构（简称“G型结构”）、柔性测杆结构（简称“R型结构”）、防腐测杆结构（简称“F型结构”）。
1.特点
多种模拟信号输出方式可选
可同时检测液面和界面
较低的工作电流
柔性结构，适合大型储罐长量程液位测量
